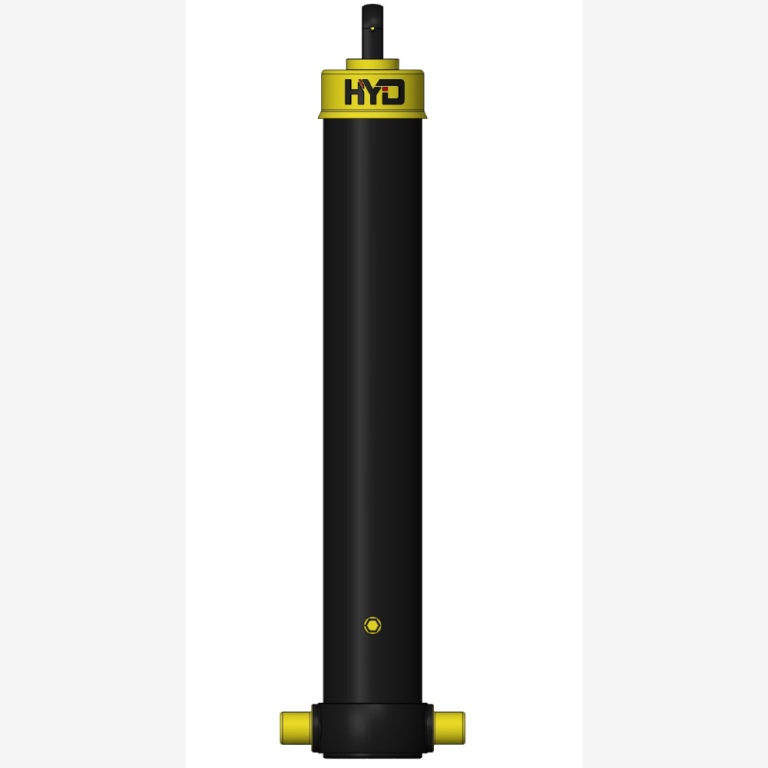

تبدیل نیروی مایع به حرکت خطی، وظیفه اصلی جک‌های هیدرولیک است که در صنایع سنگین و مهندسی مکانیک کاربرد فراوان دارند. جک سایز ۱۰۰ پایه‌دار، به طور خاص، در دسته سیلندرهای هیدرولیک تک‌کاره و یک‌طرفه قرار می‌گیرد که با بهره‌گیری از نیروی فشار روغن، به سمت بالا حرکت می‌کند و برگشت آن به حالت اولیه توسط نیروی ثقل یا بار خارجی انجام می‌شود. عدد “۱۰۰” در نام این جک‌ها به قطر داخلی سیلندر (قطر پیستون) اشاره دارد که یکی از معیارهای اصلی برای تعیین ظرفیت و توان خروجی آن است. وجود پایه در قسمت انتهایی جک، به آن اجازه می‌دهد تا به‌صورت ثابت و محکم در یک محل مشخص نصب شود و بارهای سنگین را به طور مستقیم و پایدار تحمل کند. این طراحی خاص، جک را برای کاربردهایی که نیاز به پایداری بالا و نصب دائم دارند، ایده‌آل می‌سازد.
نحوه عملکرد جک سایز 100 پایه دار
عملکرد این جک بر اساس قانون پاسکال است که بیان می‌کند فشار اعمال شده به یک مایع محبوس، به طور یکنواخت به تمام نقاط مایع منتقل می‌شود. سیستم‌های هیدرولیک با استفاده از یک پمپ، روغن تحت‌فشار را به داخل سیلندر تزریق می‌کنند و این فشار موجب حرکت پیستون می‌شود. تحت‌فشار فزاینده، پیستون با نیروی بیشتری به بالا حرکت کرده و بار را جابه‌جا می‌کند.
یکی از ویژگی‌های مهم این جک، توانایی کار با حجم ۴۳ لیتر است. این حجم، میزان روغنی را نشان می‌دهد که برای جابه‌جایی کامل پیستون در طول مسیر کاری (stroke) موردنیاز است. همچنین وزن ۱۲۵ کیلوگرمی سیلندر نیز به استحکام و مقاومت بالای آن در برابر فشارهای عملیاتی بالا اشاره دارد. برگشت پیستون به وضعیت اولیه، پس از تخلیه فشار روغن از طریق شیرهای کنترل، به دلیل وزن بار یا نیروی گرانش اتفاق می‌افتد. این مکانیسم تک‌کاره باعث ساده‌سازی سیستم هیدرولیک و افزایش دوام آن می‌شود، چرا که تعداد قطعات متحرک و پیچیدگی‌های مکانیکی کمتر است.
کاربردها و محدودیت‌های عملیاتی
جک‌های هیدرولیک سایز ۱۰۰ پایه‌دار به دلیل توان و پایداری بالا، در صنایع مختلفی کاربرد دارند. در صنعت ساختمان‌سازی و پل‌سازی، از آن‌ها برای بلندکردن و جابه‌جایی سازه‌های سنگین و همچنین در سیستم‌های قالب‌بندی متحرک استفاده می‌شود. در بخش معدن، این جک‌ها در ماشین‌آلات حفاری و پرس‌های بزرگ به کار گرفته می‌شوند. در صنایع کشتی‌سازی و تعمیرات دریایی، از آن‌ها برای پشتیبانی و بالابردن بخش‌های سنگین کشتی استفاده می‌شود. همچنین در خطوط تولید و مونتاژ کارخانجات، برای بالا و پایین‌بردن قالب‌های سنگین و قطعات بزرگ مورداستفاده قرار می‌گیرند.
بااین‌حال، باید به برخی محدودیت‌ها نیز توجه کرد. این جک‌ها برای جابه‌جایی‌های دقیق و کنترل‌شده در حد میلی‌متر (micro-positioning) طراحی نشده‌اند و دقت آن‌ها به سیستم کنترل و پمپ وابسته است. همچنین، به دلیل تک‌کاره بودن، برای کاربردهایی که نیاز به کشیدن یا اعمال نیرو در جهت عکس دارند، مناسب نیستند. حداکثر فشار کاری ۲۵۰ بار نیز حداکثر ظرفیت ایمن جک را مشخص می‌کند و تجاوز از این حد می‌تواند به آسیب جدی به سیلندر یا حتی انفجار منجر شود. ظرفیت کاری ۳۰ تا ۳۲ تن این جک‌ها نیز بیانگر حداکثر باری است که می‌توانند با اطمینان بلند کنند.
دوام، نگهداری و ملاحظات فنی
یکی از مزایای اصلی جک‌های پایه‌دار، عمر طولانی و نیاز کم به نگهداری است. این جک‌ها از فولادهای مقاوم ساخته شده‌اند و سطوح داخلی سیلندر و پیستون آن‌ها با کروم سخت پوشش داده می‌شود تا مقاومت در برابر سایش و خوردگی افزایش یابد. برای حفظ عملکرد بهینه، روغن هیدرولیک باید به طور منظم بررسی و در صورت نیاز تعویض شود. استفاده از روغن نامناسب یا آلوده می‌تواند به خرابی پمپ، شیرها و آب‌بندهای داخلی جک منجر شود.
همچنین در هنگام نصب، باید از هم‌ترازی کامل جک با بار اطمینان حاصل کرد تا از اعمال نیروهای جانبی (Side load) که می‌تواند باعث خم‌شدن پیستون و آسیب به آب‌بندها شود، جلوگیری کرد. برای کارکرد صحیح، دمای عملیاتی و شرایط محیطی باید مطابق با محدوده مجاز سازنده باشد. استفاده از این جک‌ها در محیط‌های خورنده یا پر گردوغبار به حفاظت ویژه نیاز دارد. جک‌های پایه دار در مقایسه با جک‌های دوکاره، به دلیل ساختار ساده، نصب راحت و نگهداری کم‌هزینه، گزینه‌ای ایده‌آل برای بلندکردن بارهای سنگین هستند. این جک‌ها در شرایطی که نیاز به کنترل دقیق و سریع برگشت پیستون نیست، بهترین عملکرد را ارائه می‌دهند.
43
250
125
30-32
