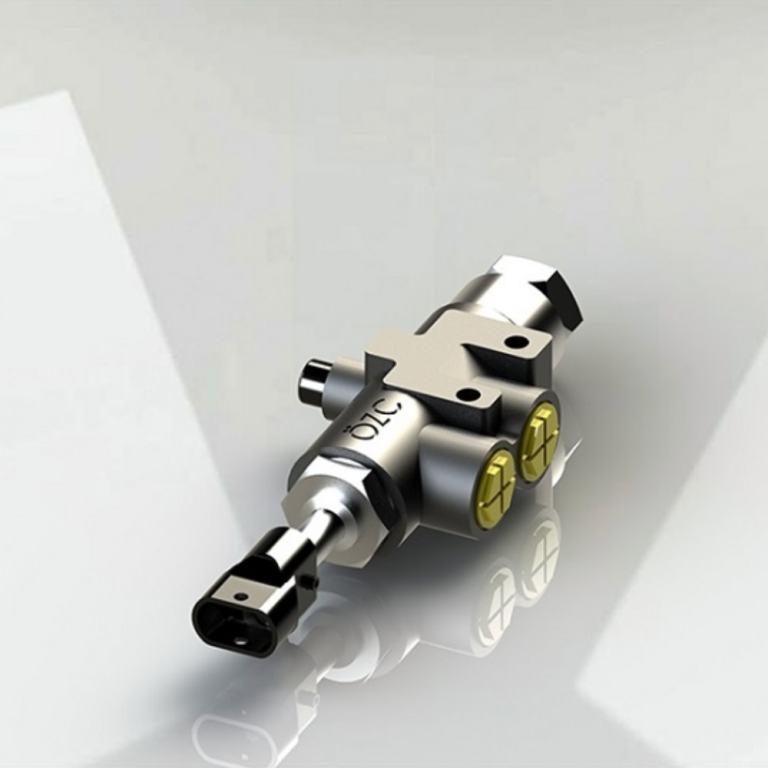

این شیر به‌عنوان یک سوئیچ هیدرولیکی عمل کرده و مسیر جریان روغن را کنترل می‌کند. با فعال‌شدن اهرم یا عملگر کنترل، کانال‌های داخلی شیر به‌گونه‌ای پیکربندی می‌شوند که بتواند جریان روغن را از یک نقطه‌به‌نقطه دیگر هدایت کند. به‌عبارت‌دیگر، این شیر تعیین‌کننده مسیر جریان روغن در سیستم هیدرولیک است.
عملکرد کلی شیرفلکه‌ای
این نوع شیر در سیستم‌های هیدرولیکی مختلفی مانند دستگاه‌های صنعتی، ماشین‌آلات کشاورزی، جرثقیل‌ها و… برای کنترل حرکت سیلندرها، موتورها و سایر اجزای هیدرولیکی استفاده می‌شود.
- دریافت سیگنال: شیر با دریافت یک سیگنال خارجی (مانند فشار روغن، سیگنال الکتریکی یا مکانیکی) فعال می‌شود.
- تغییر وضعیت داخلی: در داخل شیر، قطعات متحرکی (اسپول) وجود دارند که با دریافت سیگنال، موقعیت خود را تغییر می‌دهند.
- کنترل جریان روغن: این تغییر موقعیت باعث باز یا بسته‌شدن مجراهای داخلی شیر می‌شود و در نتیجه جهت جریان روغن را تغییر می‌دهد.
- هدایت روغن به مسیر دلخواه: روغن از طریق مجراهای باز شده به سمت خروجی موردنظر هدایت می‌شود.
این شیر به‌صورت دستی و با استفاده از اهرم یا دسته، مسیر جریان روغن را کنترل کرده و آن را به سمت یکی از خروجی‌ها یا چند خروجی هدایت می‌کند. این مکانیزم به کاربر اجازه می‌دهد تا به طور دقیق میزان و جهت جریان روغن را تنظیم نماید.
مشخصات فنی شیرفلکه‌ای
از جمله ویژگی‌های اصلی این شیرها می‌توان به قابلیت کنترل دقیق جریان، پاسخگویی سریع و مقاومت بالا در برابر فشار اشاره کرد.
اتصالات ورودی و خروجی روغن (Oil Inlet & Outlet): این سیستم هیدرولیک به یک ورودی و یک خروجی روغن مجهز شده است که هر دو با رزوه استاندارد M22x1.5 طراحی شده‌اند. این رزوه استاندارد، امکان اتصال سریع و مطمئن انواع شیلنگ و لوله هیدرولیکی با همین مشخصات را فراهم می‌کند.
حداکثر دبی جریان (Max. Flow): حداکثر دبی جریان 140 لیتر در دقیقه (L/dak) است. این مقدار نشان می‌دهد که این شیر می‌تواند تا این مقدار روغن را در هر دقیقه جابه‌جا کند. اگر دبی سیستم بیشتر از این مقدار باشد، شیر ممکن است به‌درستی کار نکند یا آسیب ببیند.
محدوده دمای کاری روغن (Oil Temperature Range): عملکرد بهینه و طول عمر این شیر هیدرولیک به‌شدت وابسته به حفظ دمای روغن در محدوده مشخص 20- تا 80 درجه سانتی‌گراد است. خارج‌شدن از این بازه دمایی می‌تواند منجر به کاهش کارایی شیر، افزایش سایش قطعات داخلی و در نهایت، کاهش عمر مفید آن شود.
شیرهای هیدرولیک موردنظر دارای چندین موقعیت کاری هستند که با تغییر وضعیت یک اهرم یا دسته کنترل می‌شوند. این وضعیت‌ها شامل حالت بی‌طرف (Neutral)، حالت حرکت مستقیم (Forward) و حالت حرکت معکوس (Reverse) است. در حالت بی‌طرف، شیر در وضعیت بسته قرار داشته و هیچ جریان روغنی از آن عبور نمی‌کند. در حالت‌های حرکت مستقیم و معکوس، شیر به‌عنوان یک کنترل‌کننده جریان عمل کرده و روغن را از پورت ورودی به پورت خروجی هدایت می‌کند. این جریان روغن، فشار لازم برای به حرکت درآوردن عملگر هیدرولیک مانند سیلندر را فراهم می‌آورد.
M22 x 1,5
M22 x 1,5
140 L/dak
-20 & 80 °C
2 kg
